铁路两侧防护栅栏 金属防护网

铁路防护栅栏主要应用于铁路、高铁两旁防护。
铁路防护栅栏采用技术标准2.1铁路工程建设通用参考图（铁路线路防护栅栏）（通线（2012）8001）、（桥下防护栅栏通线（2012）8002）。
按照铁路设计通图分为两种铁路防护栅栏，分别为铁路防护栅栏通线（2012）8001和铁路防护栅栏通线（2012）8002.根据两种的样式不同区分铁路防护栅栏种类。通线（2012）8001为顶部有30°弧度，通线（2012）8002为直片没有弧度。
这两种铁路防护栅栏的除了顶部设计的不同，其他方面原材料、规格（丝径、孔径、框管、表面处理）都一样，所以在这里主要详细介绍铁路防护栅栏通线（2012）8001这产品。

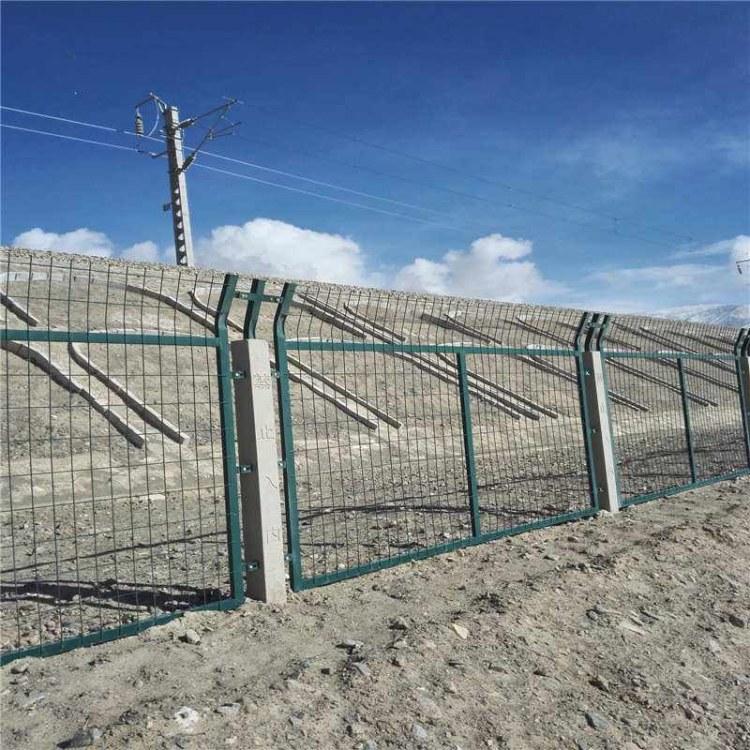

铁路防护栅栏金属网片由立柱、网片及连接部件组成，防护高度1.8m。
（1）立柱采用C30钢筋混凝土预制，截面尺寸为120mm×120mm，高度2.2m。预制立柱时，于顶部中间位置预留42mm×42m方孔，深度150mm，现成安装时插入带连接板并封口的Q235方管，并用封水材料填充缝隙。方管规格40mm×40mm，厚度2.5mm。短管插入端长度150mm，外露部分向外折角30°，垂直高度300mm。在立柱相应位置预留三个12mm圆孔，安装时通过螺杆固定两侧连接板。

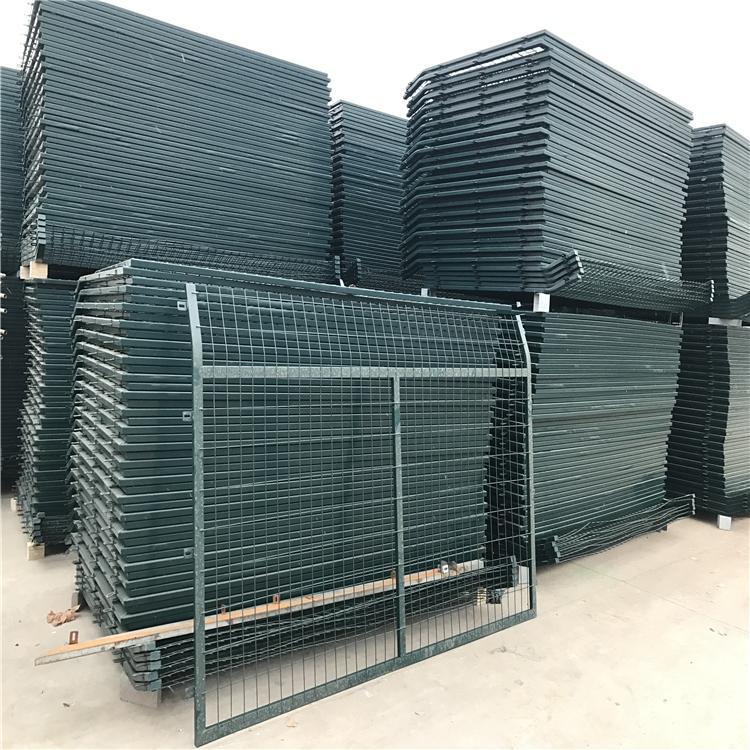

（2） 金属网片采用Q235短管边框，规格30mm×50mm，短管厚度2.0mm，内部网丝采用HPB3006.5mm高线钢丝冷拔加工，规格75mm×150mm，上部向外折角30°，垂直高度300mm。
（3）连接板与螺栓 立柱连接板，网片连接板采用90°，折角Q235钢板，厚度4.0mm，根据不同使用位置分ABC三种形式。 连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/㎡
